현대자동차 아이오닉9 전기차 빅풋 강성스프링 장착

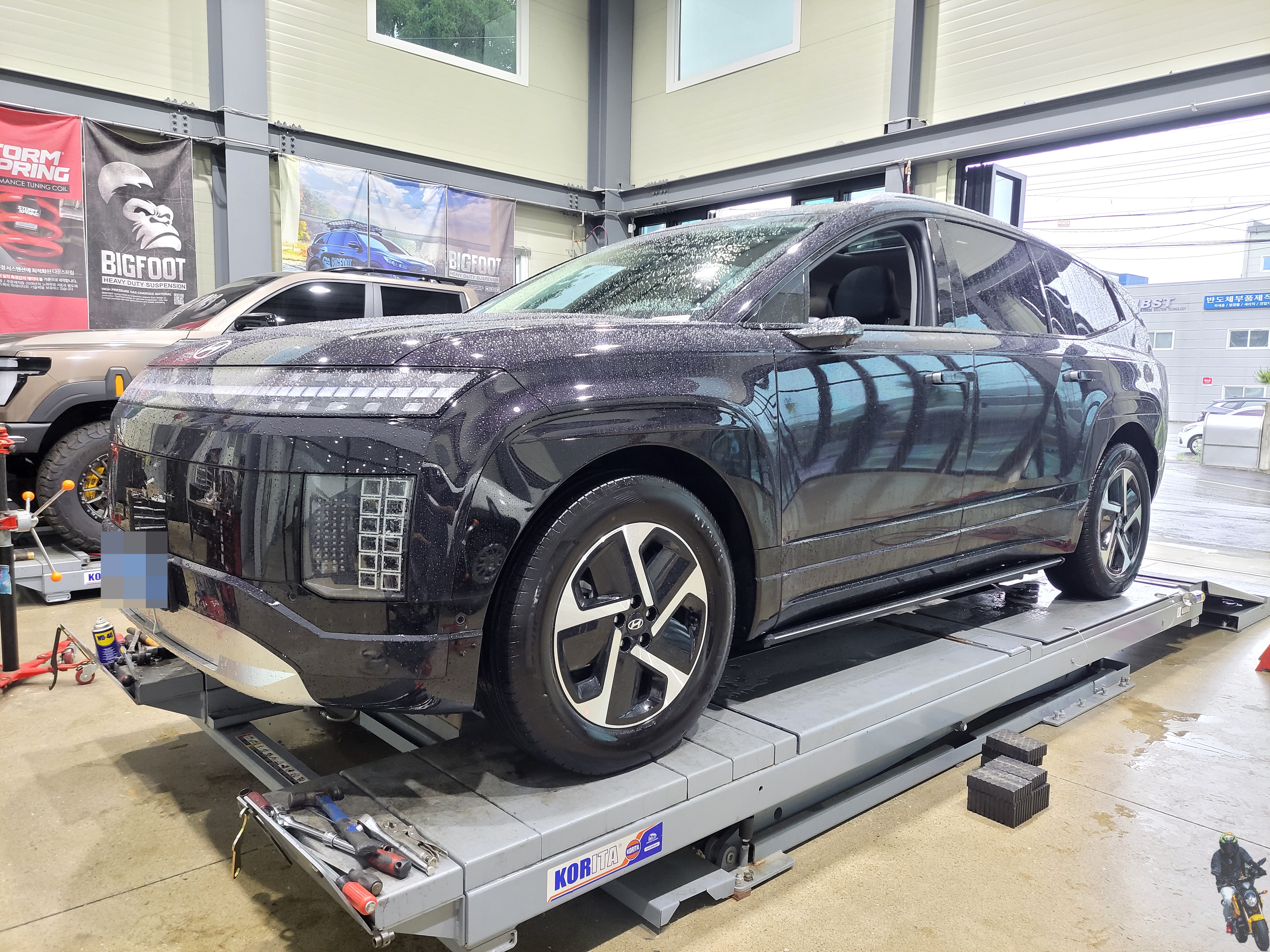

현대자동차 아이오닉9 전기차 차량이 입고되었습니다

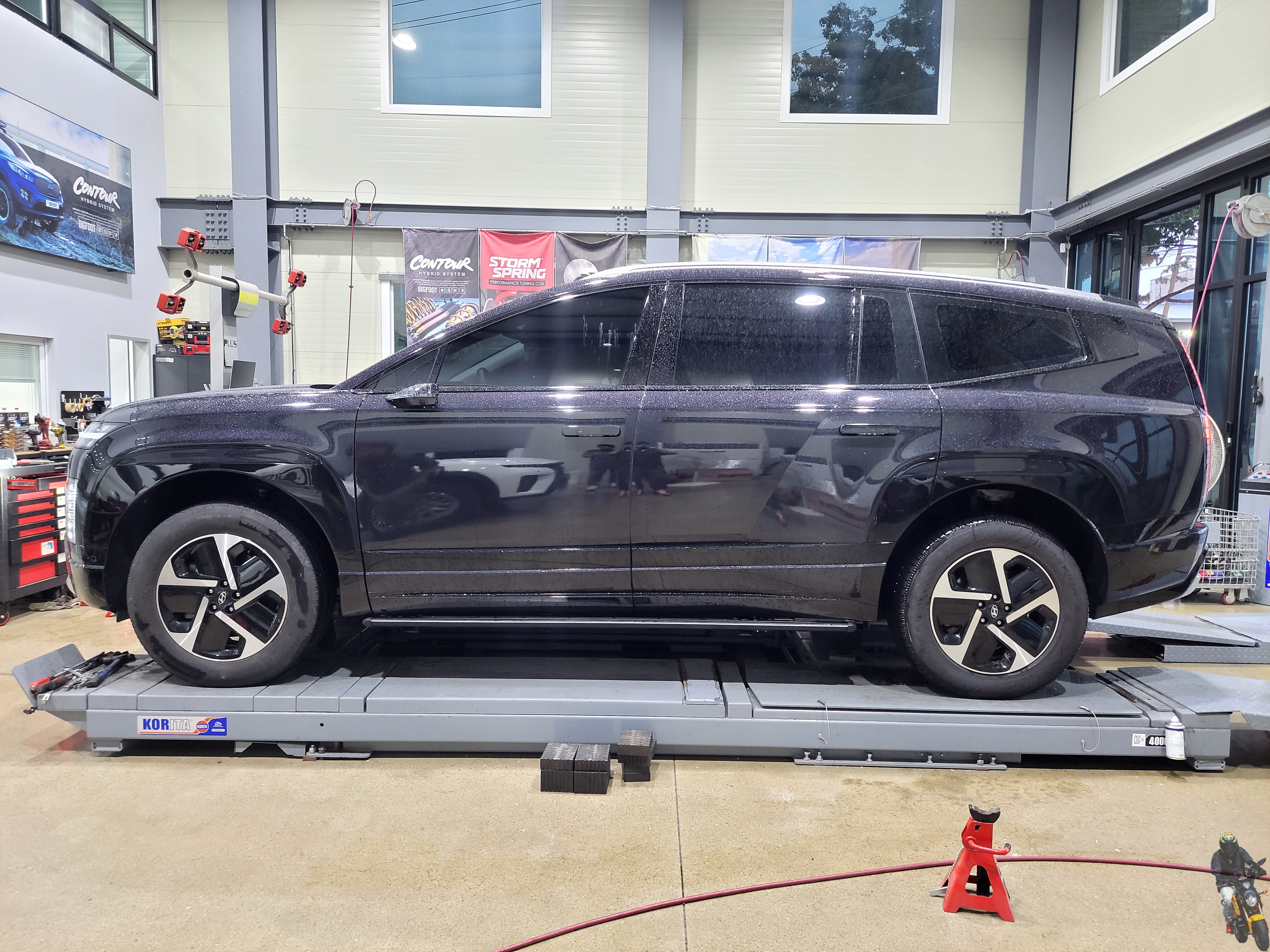

현대자동차 아이오닉9 전기차 차량 순정스프링

프런트 차고 840mm입니다

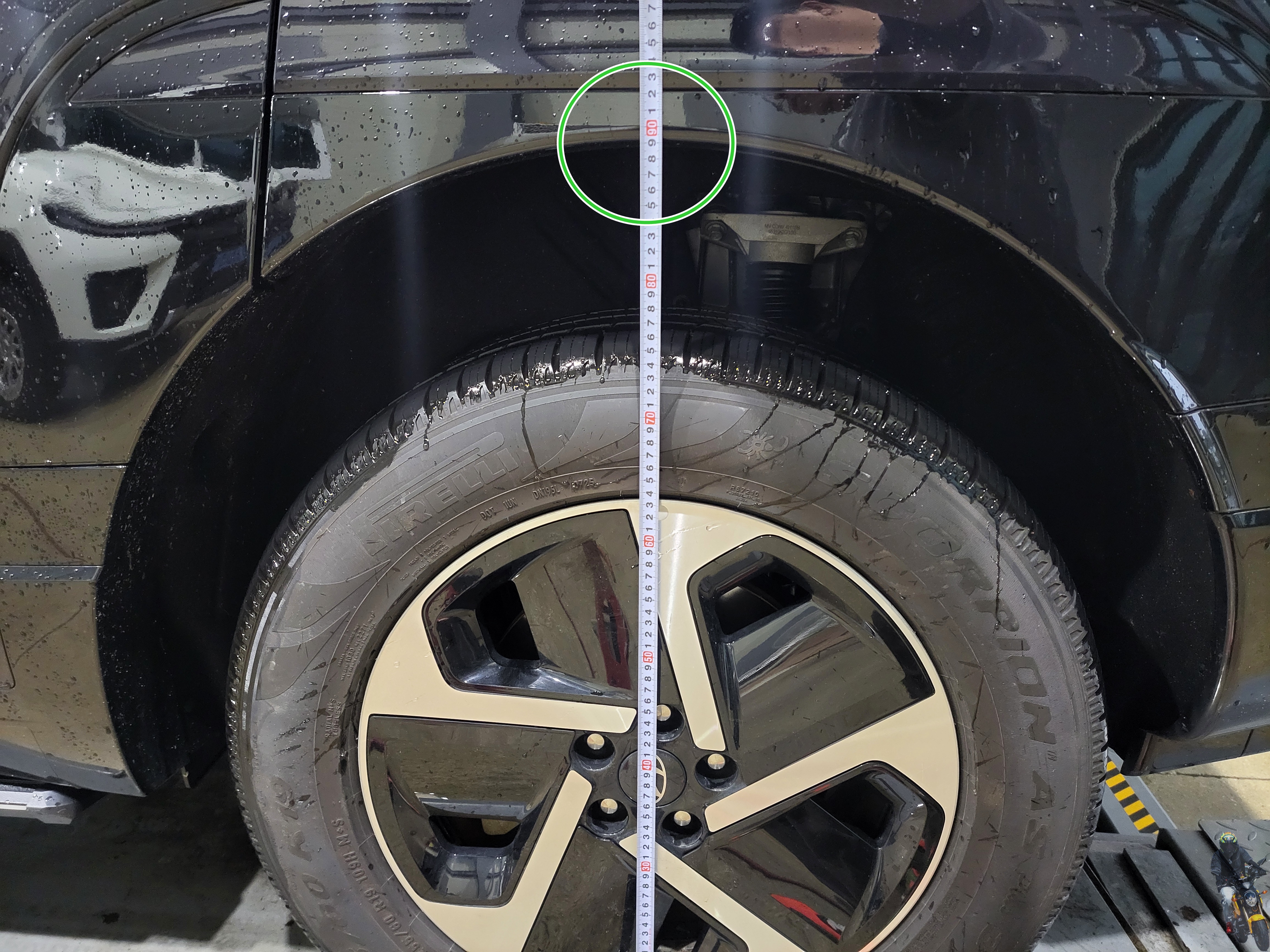

현대자동차 아이오닉9 전기차 차량 순정스프링

리어 차고 860mm입니다



입고된 아이오닉9은 기아의 EV9과 하체 구조는 거의

같은 차량입니다 차량의 디자인이 EV9에 비해 동글동글 하네요

전동 사이드 발판이 장착된 차량입니다 차주분께서는 발판의 간섭을

걱정하셔서 차고를 상승시키러 방문해 주셨습니다

저스트쉴드 아이오닉9 보호필름 디스플레이 네비게이션필름 액정보호 풀커버 퓨어매트 AG

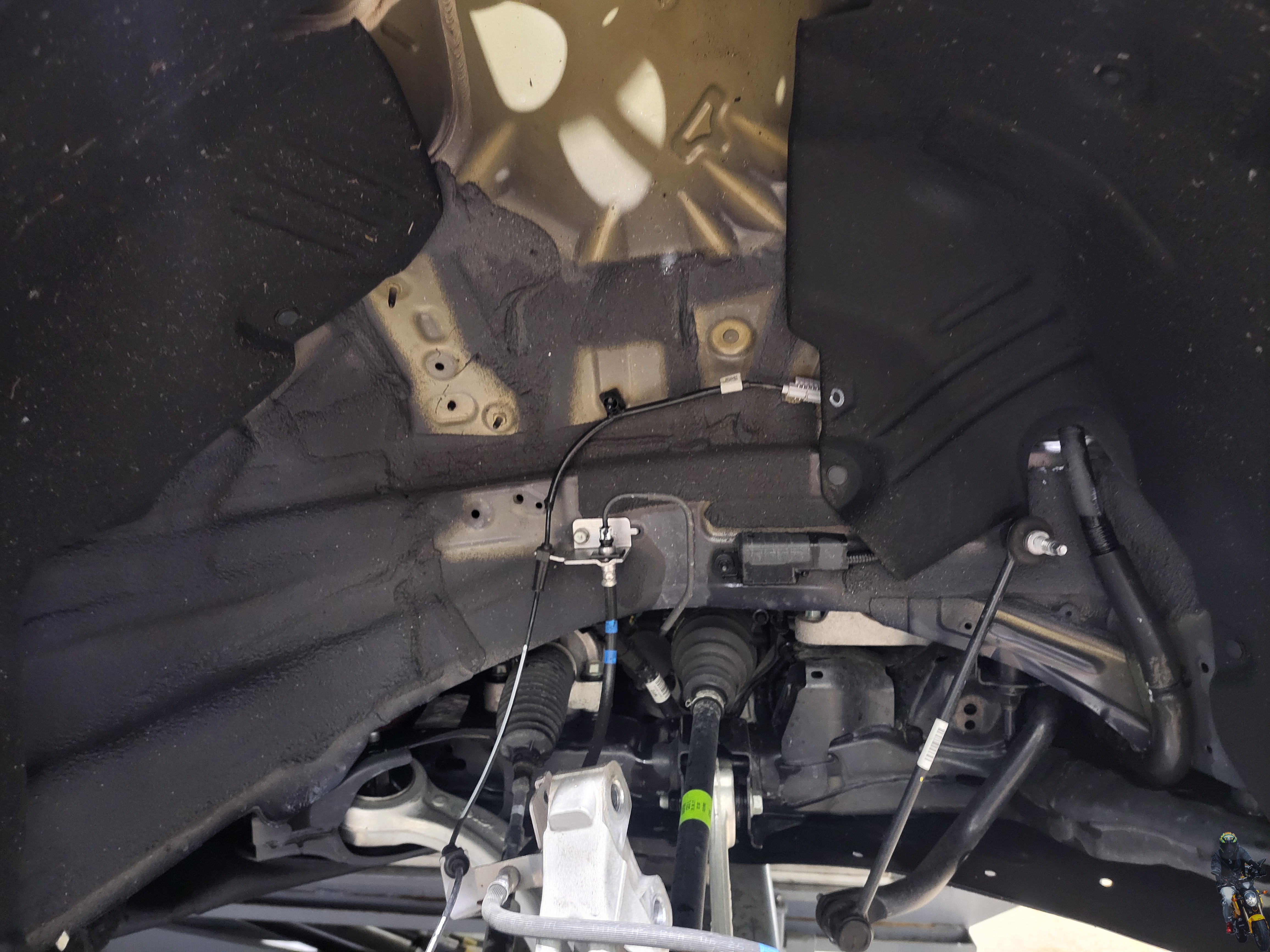

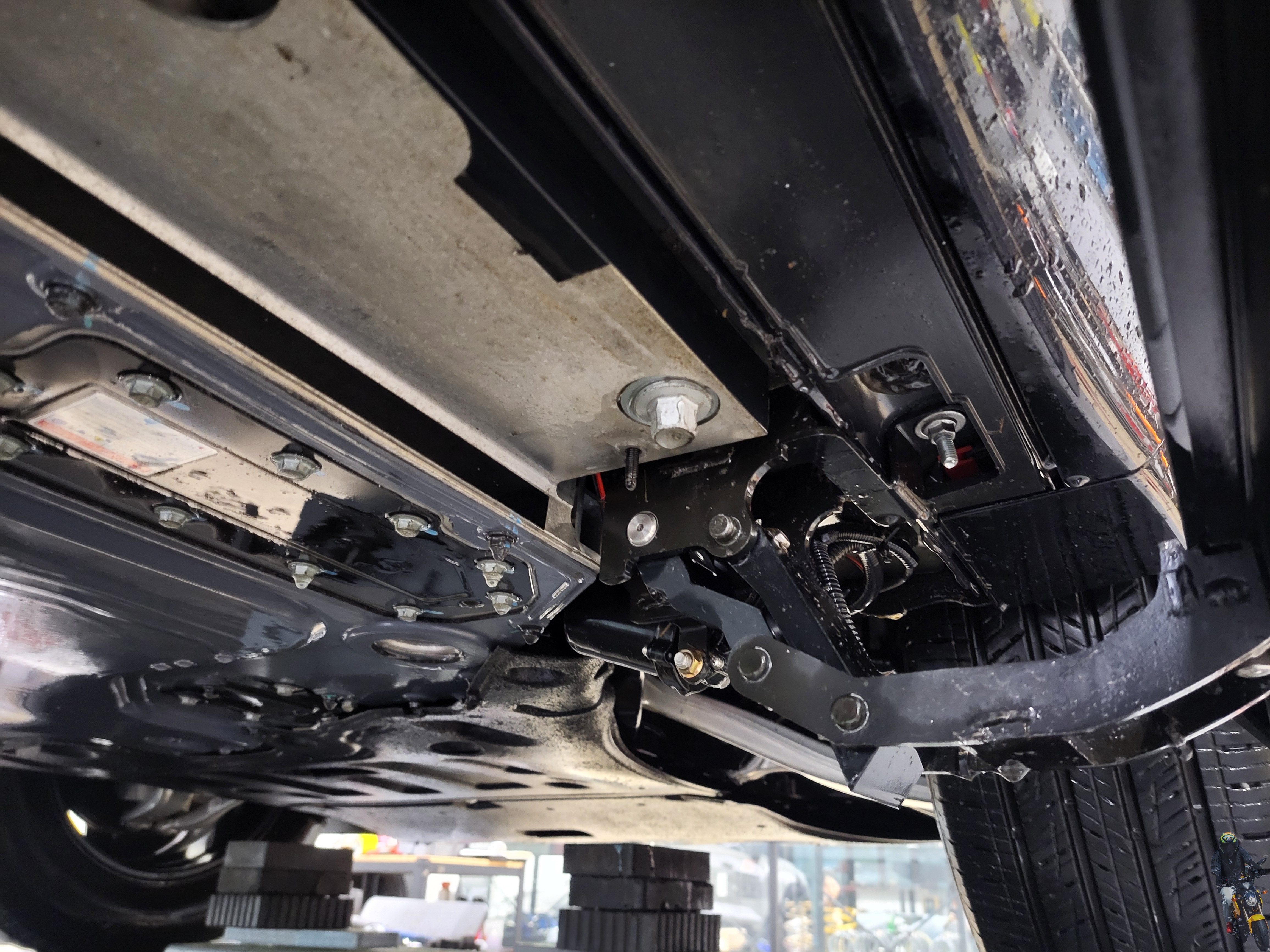

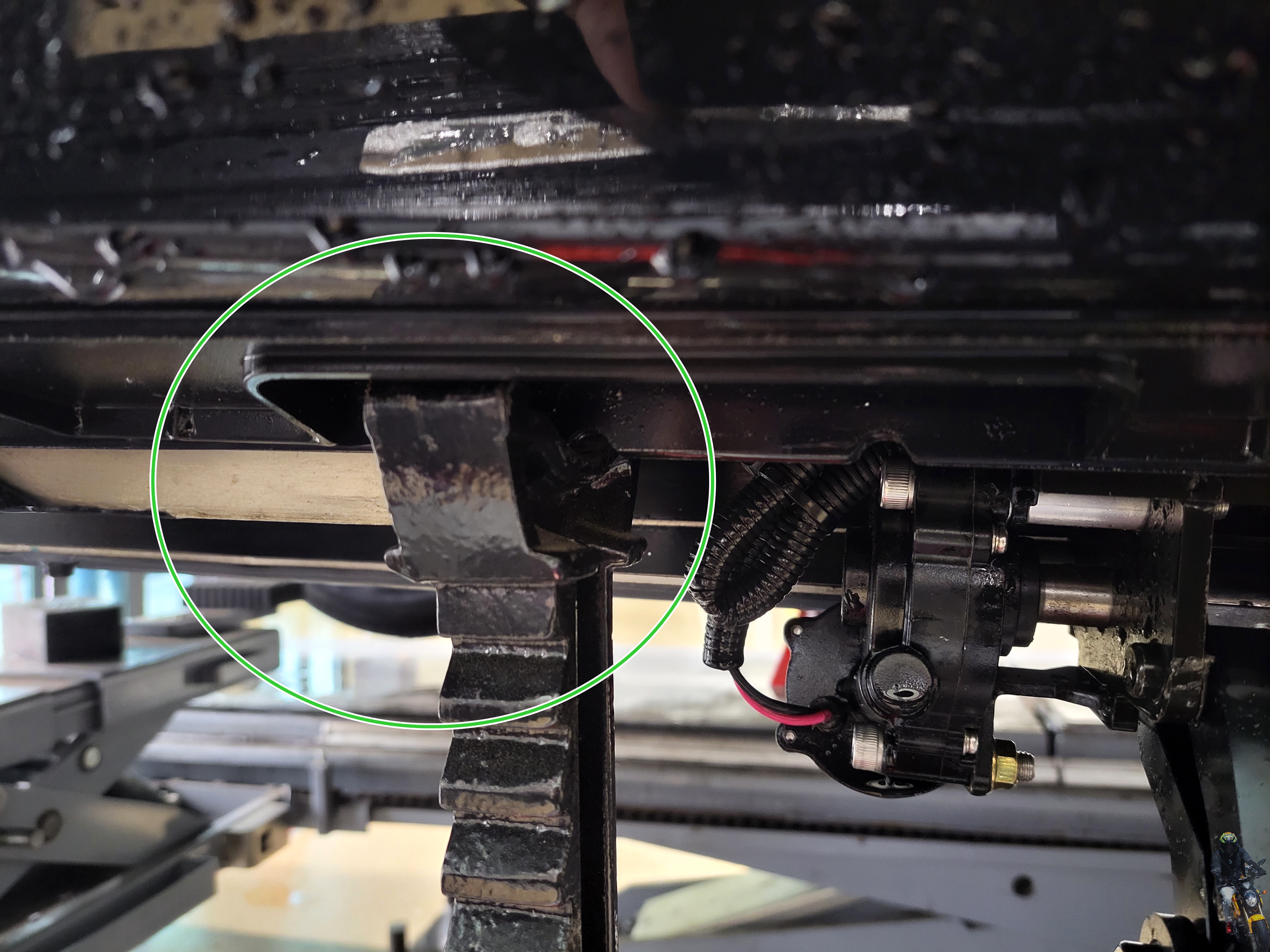

입고된 아이오닉9 차량은 전동 사이드 발판이 장착되어있었습니다

전기 EV 차량들은 가뜩이나 차량도 무겁고 리프트를 받칠 부분이

내연기관 차량보다 많지 않기 때문에 불편함이 없지 않습니다



그런데 이렇게 전동 사이드 발판이 장착되어 있는 차량들은

리프트 고무를 받칠 공간이 더욱 제한적입니다

리프트에 올려서 작업하기가 까다로워졌습니다

벤딕트 차키케이스 자동차 케이스 스마트 차키 홀더 명품 커버 TPU 현대 07

그래서 이렇게 잭 스탠드를 이용하서 차량을 받쳐서 작업에

들어가려고 합니다 순정스프링보다 더 강하고 길어진 스프링을

차량에 장착을 해야 하는데 쟈키를 받쳐서 작업을 하게 되면 더욱

위험해서 조심해야 합니다

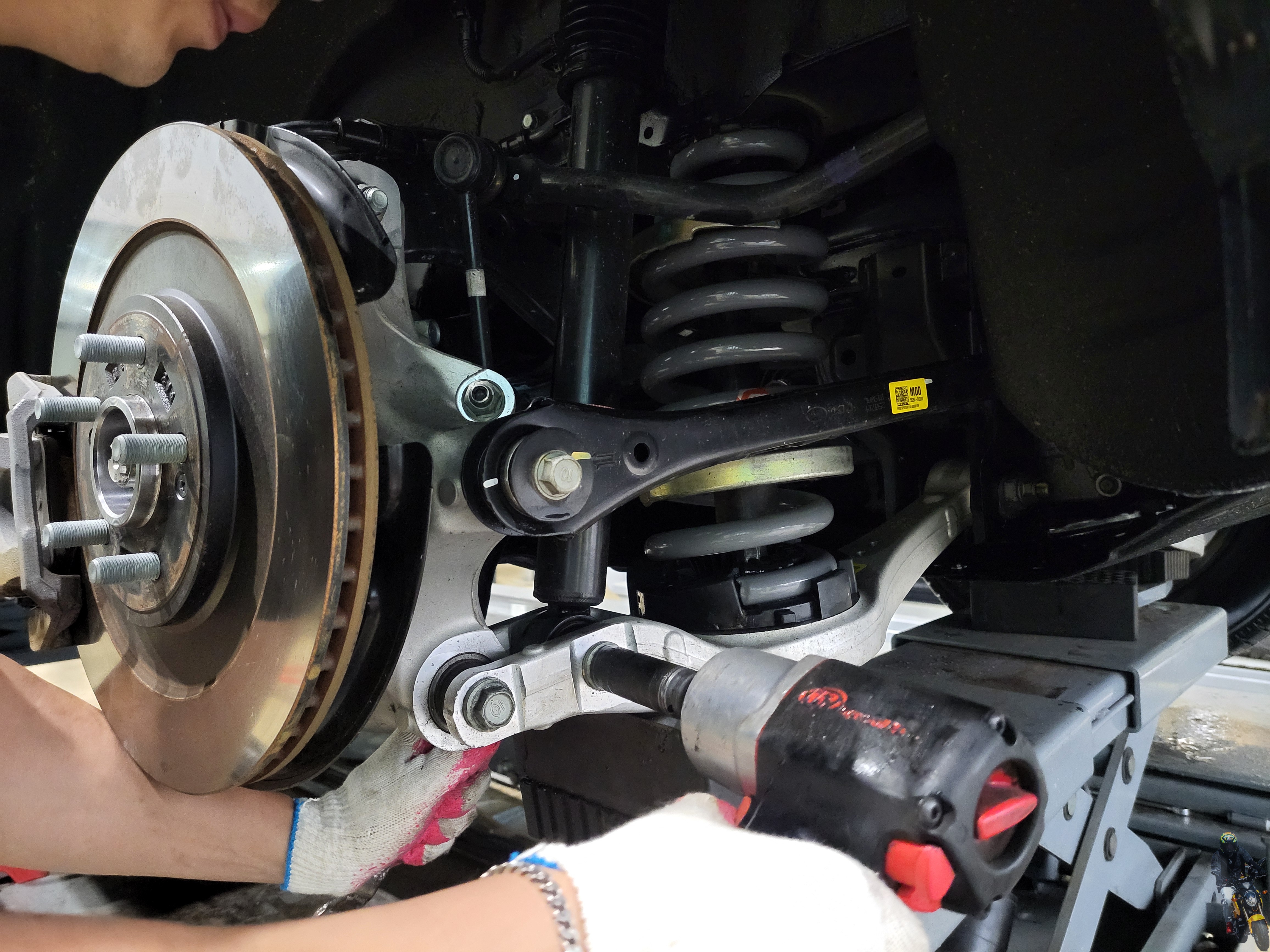

쟈키를 차체에 받치고 리프트 잭을 이용하여 로우암을 압축합니다



그리고 로우암과 너클에 고정되어 있는 볼트너트를 탈거합니다

투명 차키케이스 키케이스 스마트 커버 차량용 홀더 TPU 1+1 제네시스 A타입 투명+투명블랙

순정 리어스프링을 탈거하였습니다

빅풋 강성스프링 장착을 준비하고 있습니다

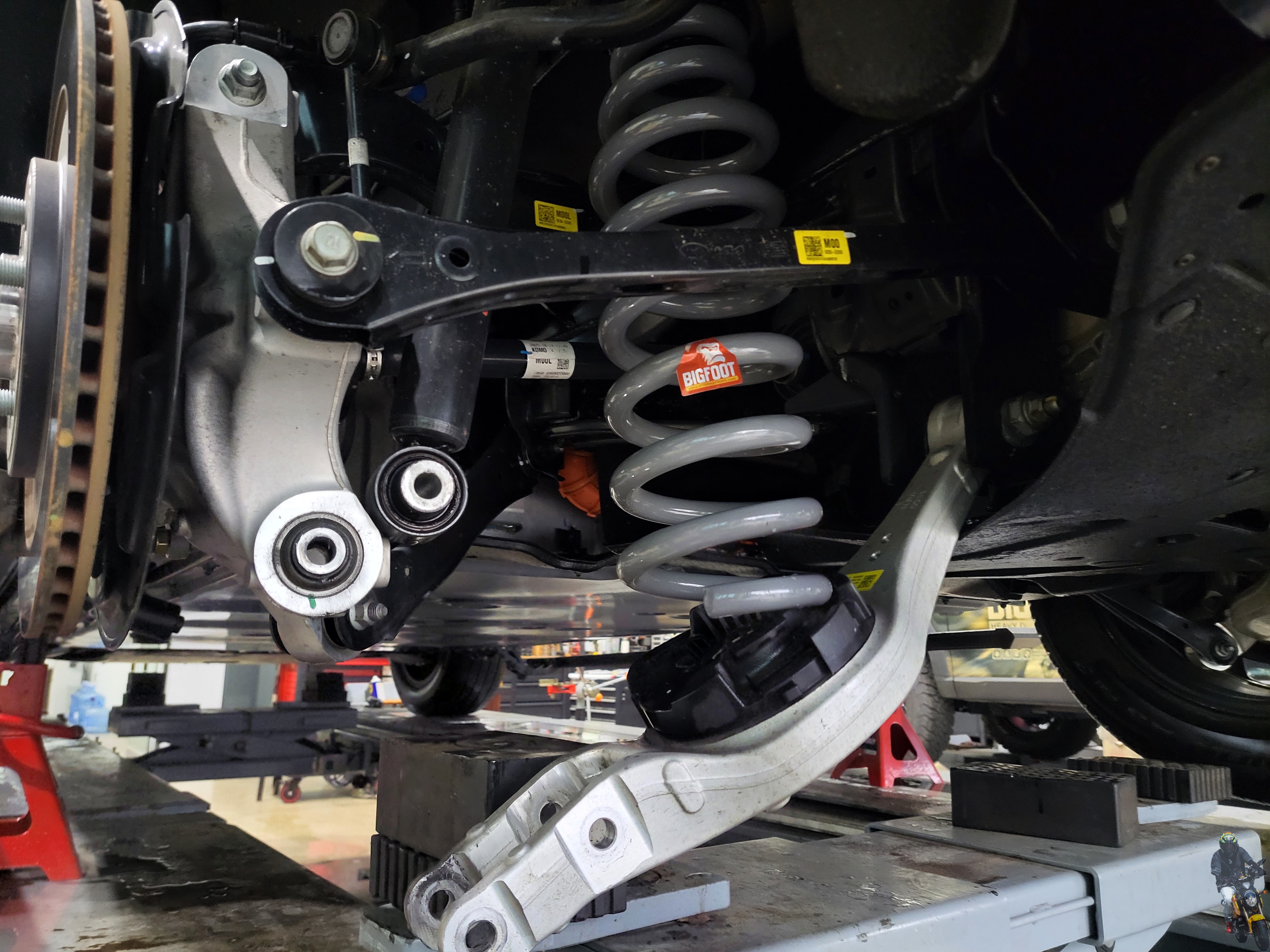

이렇게 조수석 리어 스프링은 빅풋 강성스프링으로

교체를 하였습니다 스프링 조립되는 과정은 아래 운전석

리어 스프링을 교체하면서 설명드리겠습니다

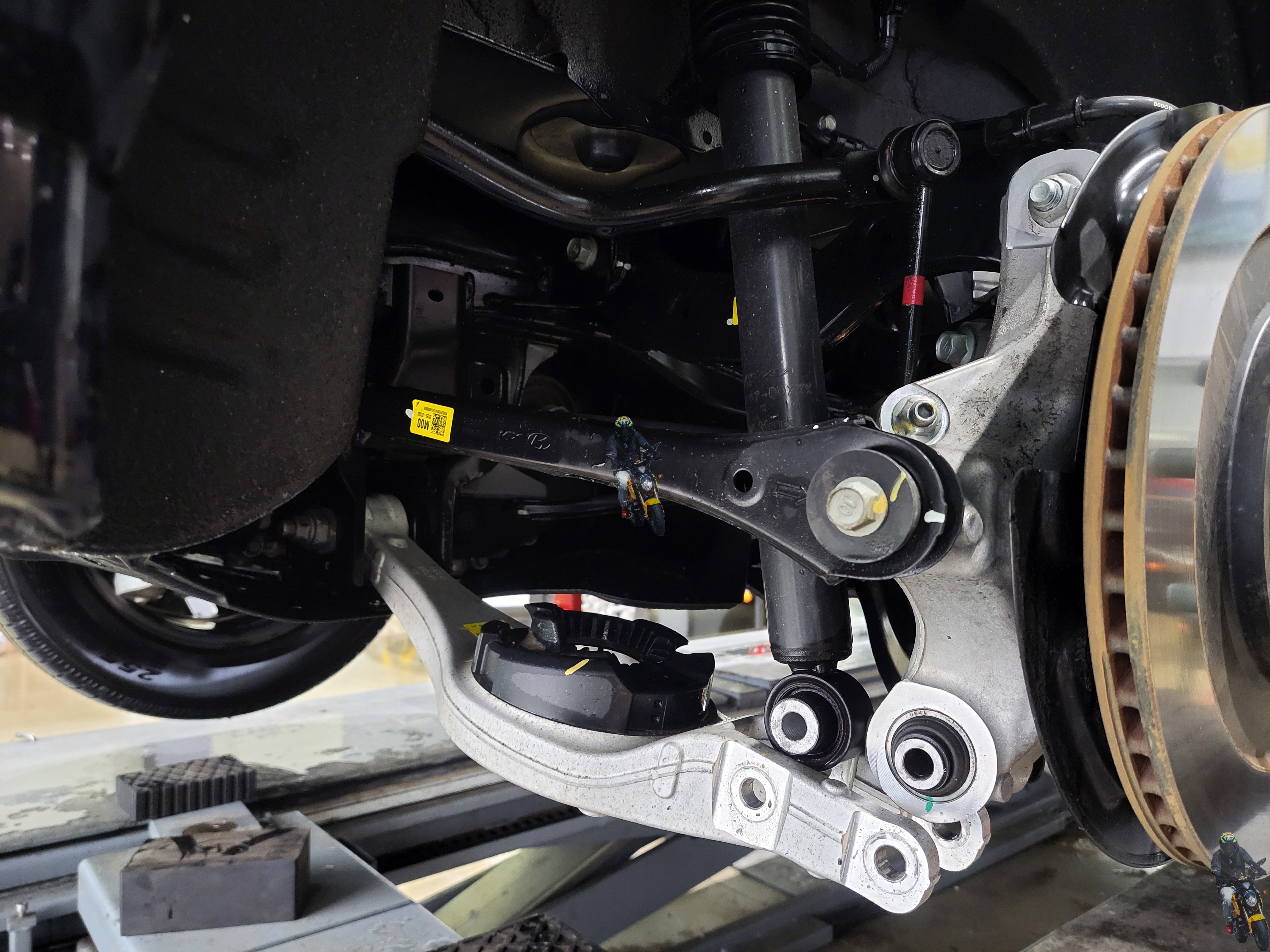

조수석 쪽과 같이 너클에 연결되는 볼트너트를 탈거합니다



19mm 볼트 너트를 탈거하고 로우암을 아래로 내려서

순정스프링을 탈거합니다

창원 PPF 아이오닉9 PPF 보호필름 실내 시외 필름DIY

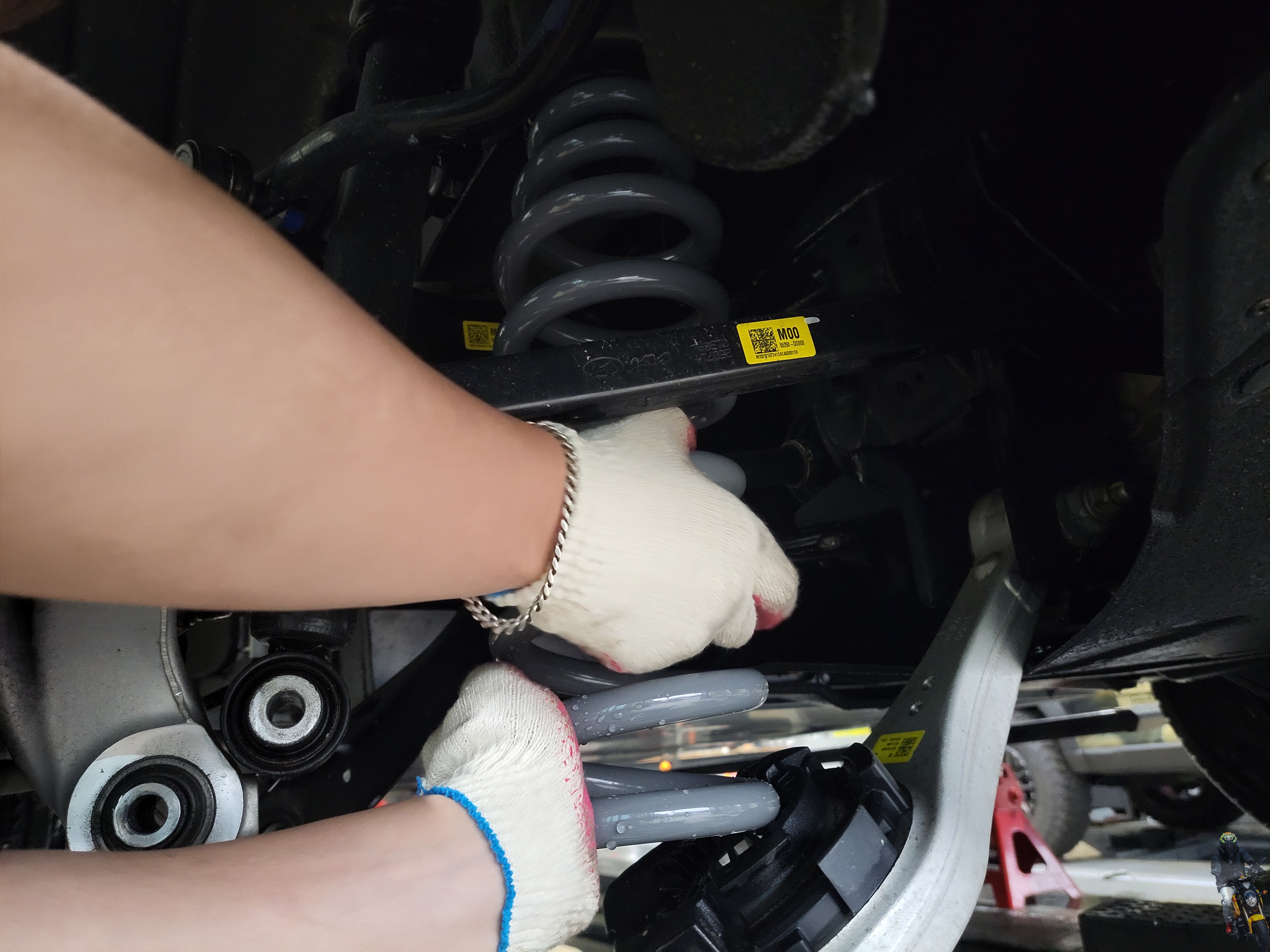

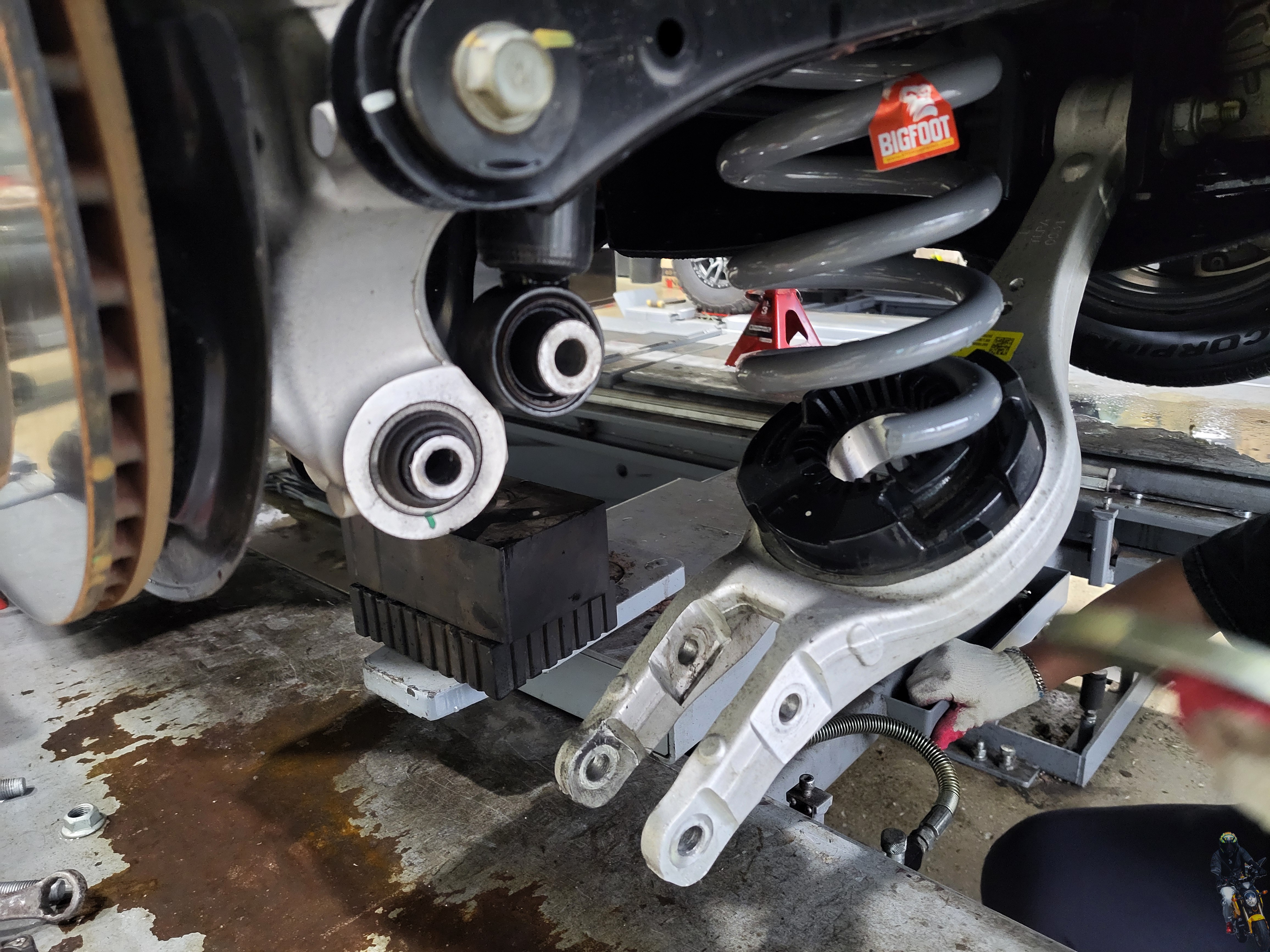

그리고 빅풋 강성스프링을 스프링 자리에 잘

맞춰서 안착을 시켜줍니다

스프링의 방향이 정해져 있기 때문에 잘 맞춰서

안착을 시켰습니다



그리고 이렇게 벌어진 로우암을 압축을 하면서 고정될

너클과 쇼바를 체결해야 하는데 이 작업이 제일 위험하고

어려운 작업입니다 리프트 잭을 이용해서 로우암을 압축하다 보면

어느 일정구간부터는 로우암이 압축이 되지 않고 차체가 전체적으로

따라 올라게게 됩니다 그러다 보면 차체 좌우 받쳐놓은 잭스탠드에서

차량이 떠버리게 됩니다 그러면 차량이 리프트에서 이탈될 수 있습니다

[호환] 1+1 아이오닉9 에어컨 필터 파이널 블루 활성탄 초미세먼지 냄새차단 제거

로우암 압축이 위험하기 때문에 위 사진을 보게 되면

스프링 압축장비로 압축한 모습이 보입니다

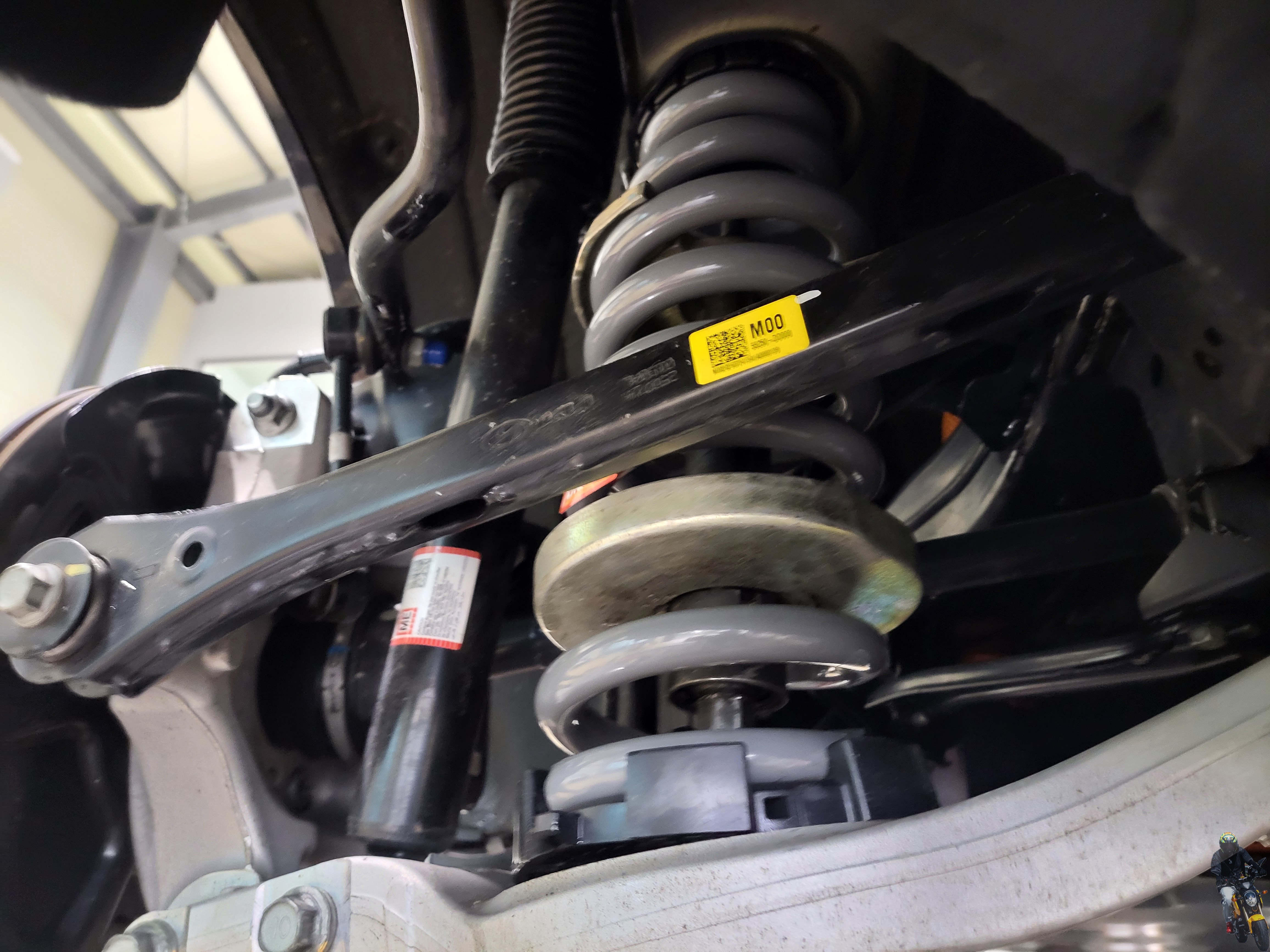

강성스프링을 스프링 압축기로 압축을 하고 로우암을

압축시켜 장착을 해야 안전하게 작업이 가능합니다

아이오닉9 엠블럼 블랙 스타일 PPF 필름



이렇게 현대자동차 아이오닉9 전기 EV 차량의 리어스프링

강성스프링 장착을 마쳤습니다

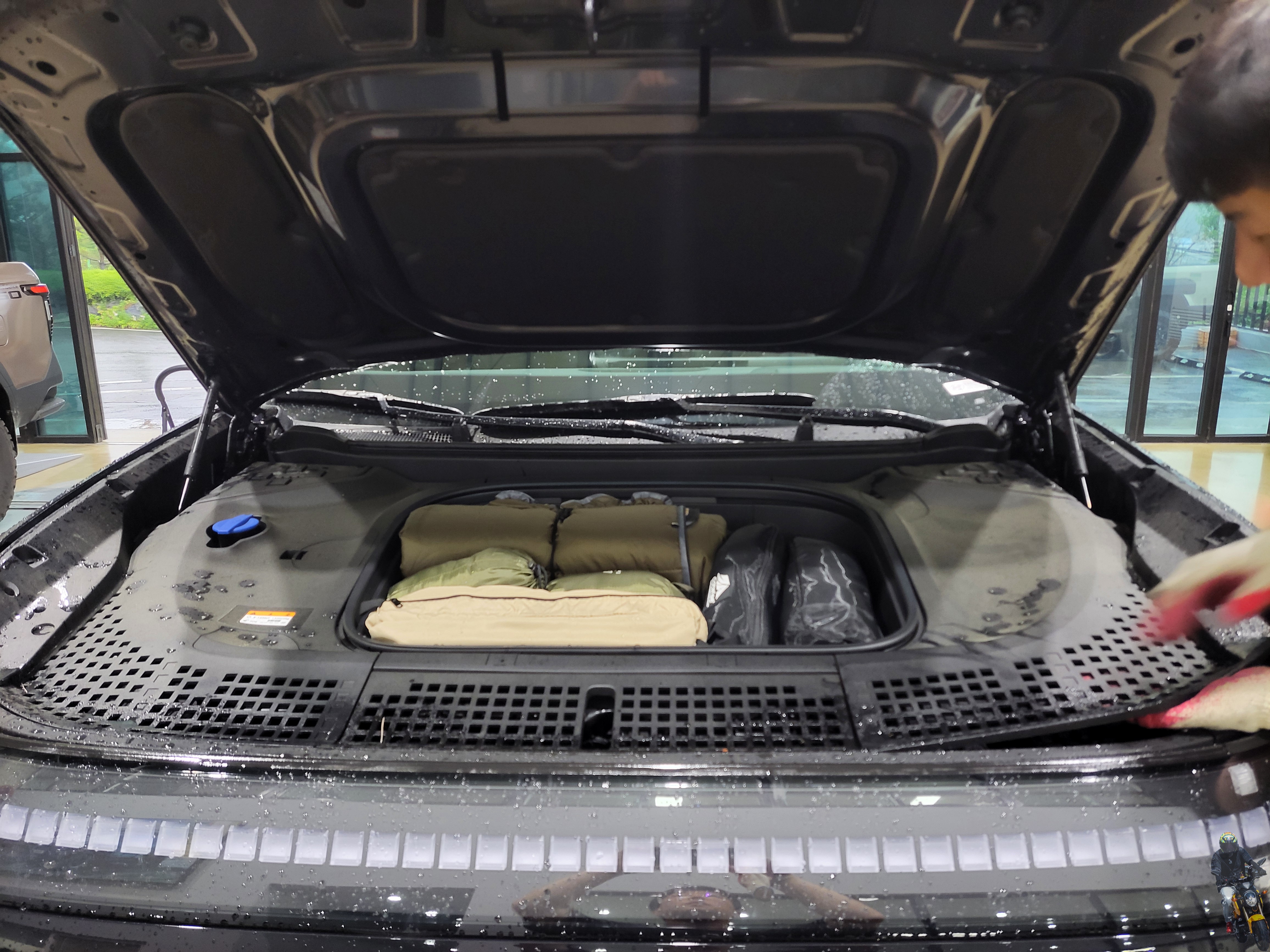

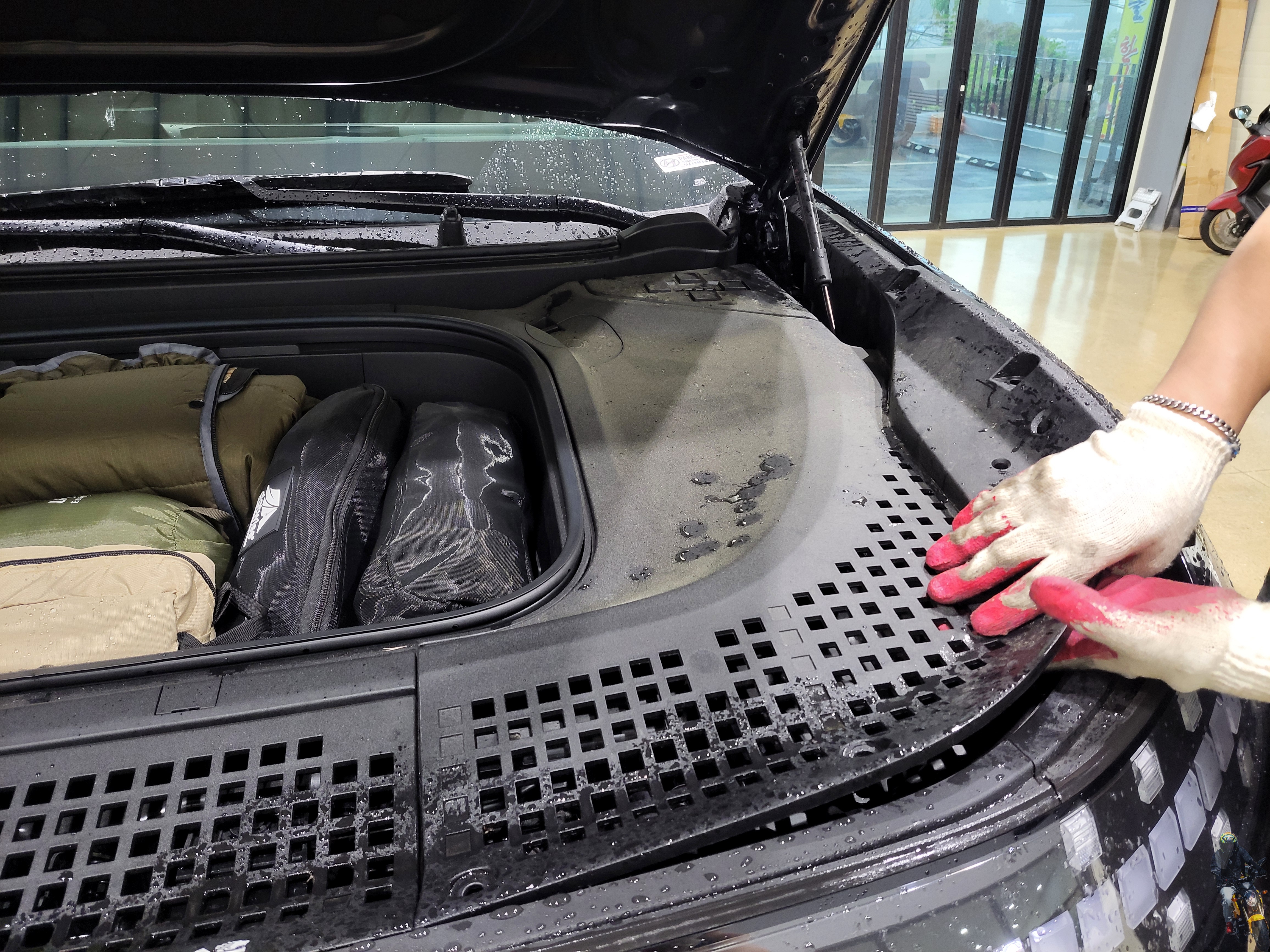

이제 프런트 작업을 하기 위해 후드를 열었습니다

전기 EV차량들은 이렇게 플라스틱 커버로 막혀있습니다

픽스 아이오닉9 1세대 ME1(25년식 이후)전용 차량용 핸드폰 거치대 투명 마운트 단일

좌우 플라스틱 커버를 탈거해야 쇼바 상단 마운트 고정

너트를 탈거할 수 있습니다

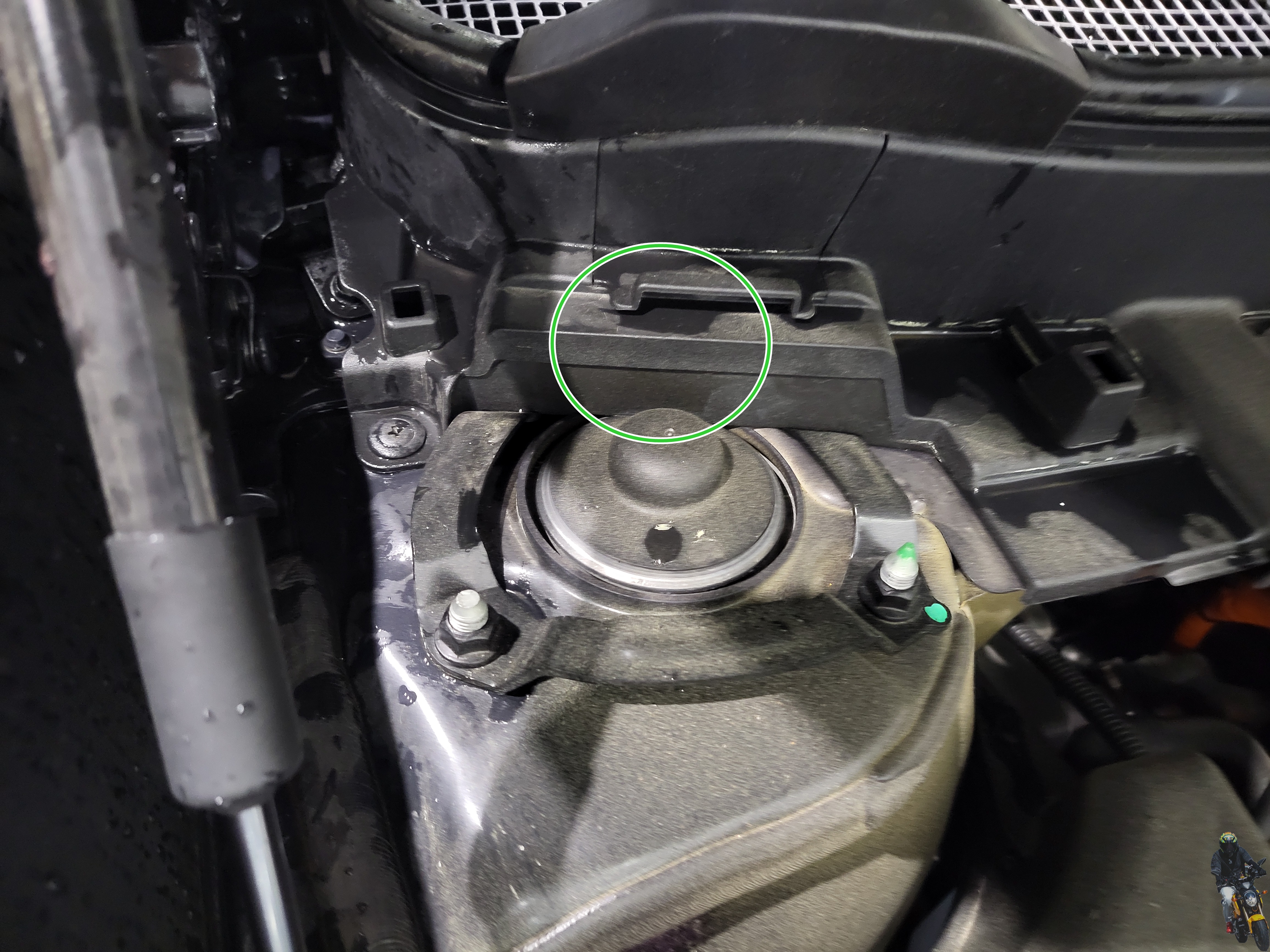

이렇게 커버를 탈거하면 마운트 고정 너트 14mm가 보입니다

3개중에 1개는 와이퍼카울 안쪽으로 위치해 있네요

와이퍼 카울을 전부 탈거하지 않아도 작업성을 고려해서

작업이 가능하게 설계가 된 거 같습니다

샤오토 아이오닉9 TPE 카매트 + 퀵드라이 보조라이너

14mm 너트를 탈거하였습니다

이제 휠타이어를 탈거하고 고정되어 있는 볼트너트를 탈거

해서 쇼바스프링을 탈거하면 되겠습니다



순정 쇼바스프링을 탈거한 모습입니다

일반 맥퍼슨 스트럿 구조의 서스펜션입니다

샤오토 아이오닉9 트렁크매트 풀커버 세트 6인승 3열 자동폴딩

순정스프링을 탈거하고 빅풋 강성스프링으로

조립해서 차량에 장착하고 있습니다

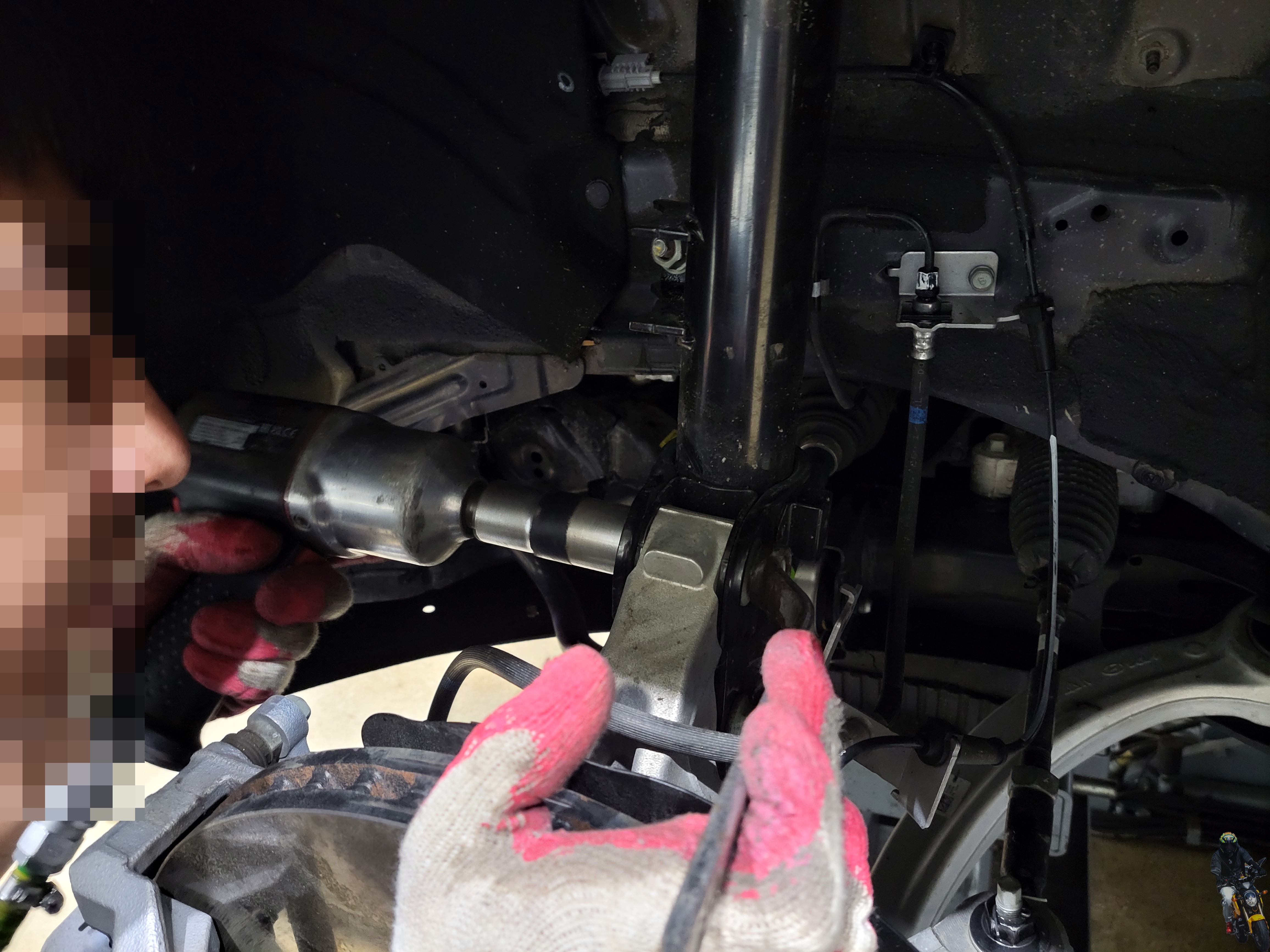

쇼바와 너클의 고정부의 볼트너트도 조여 줍니다

픽스 칼럼식 핸들 이지웨이 E타입 아이오닉9 기어노브 몰딩

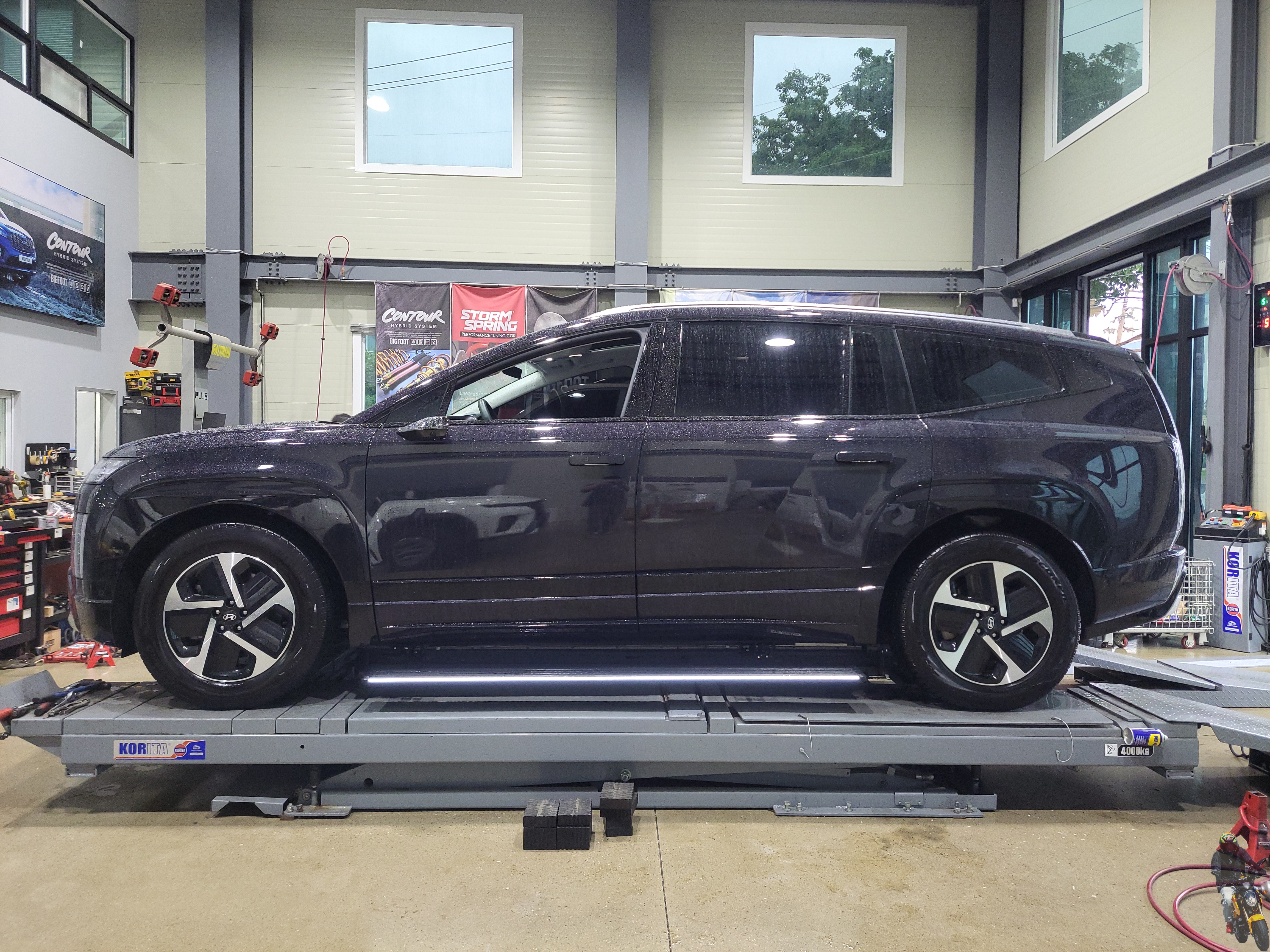

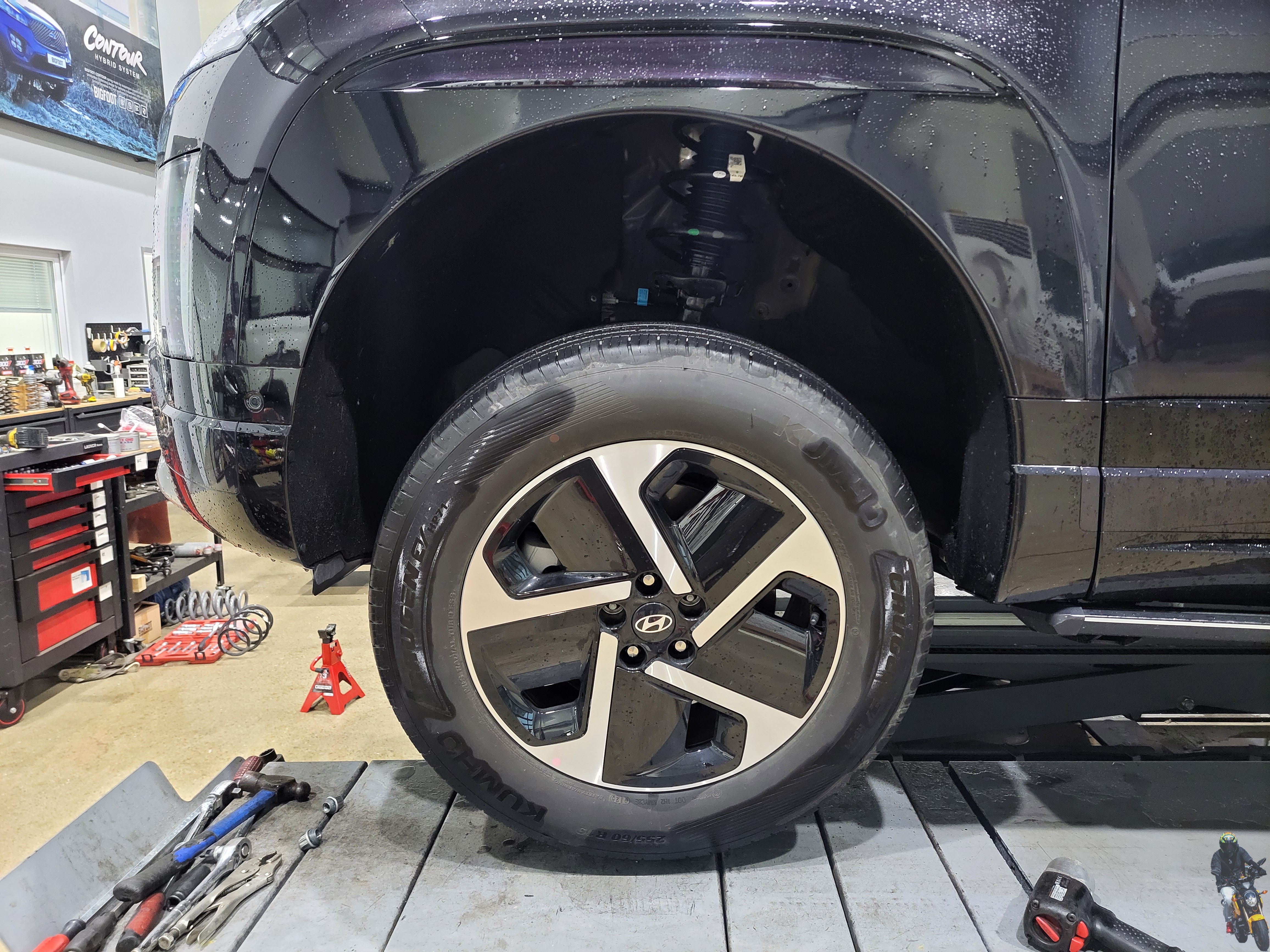

현대자동차 아이오닉9 전기 EV 차량 빅풋 강성스프링

장착 프런트 차고 840mm에서 890mm로

50mm 차고 상승하였습니다

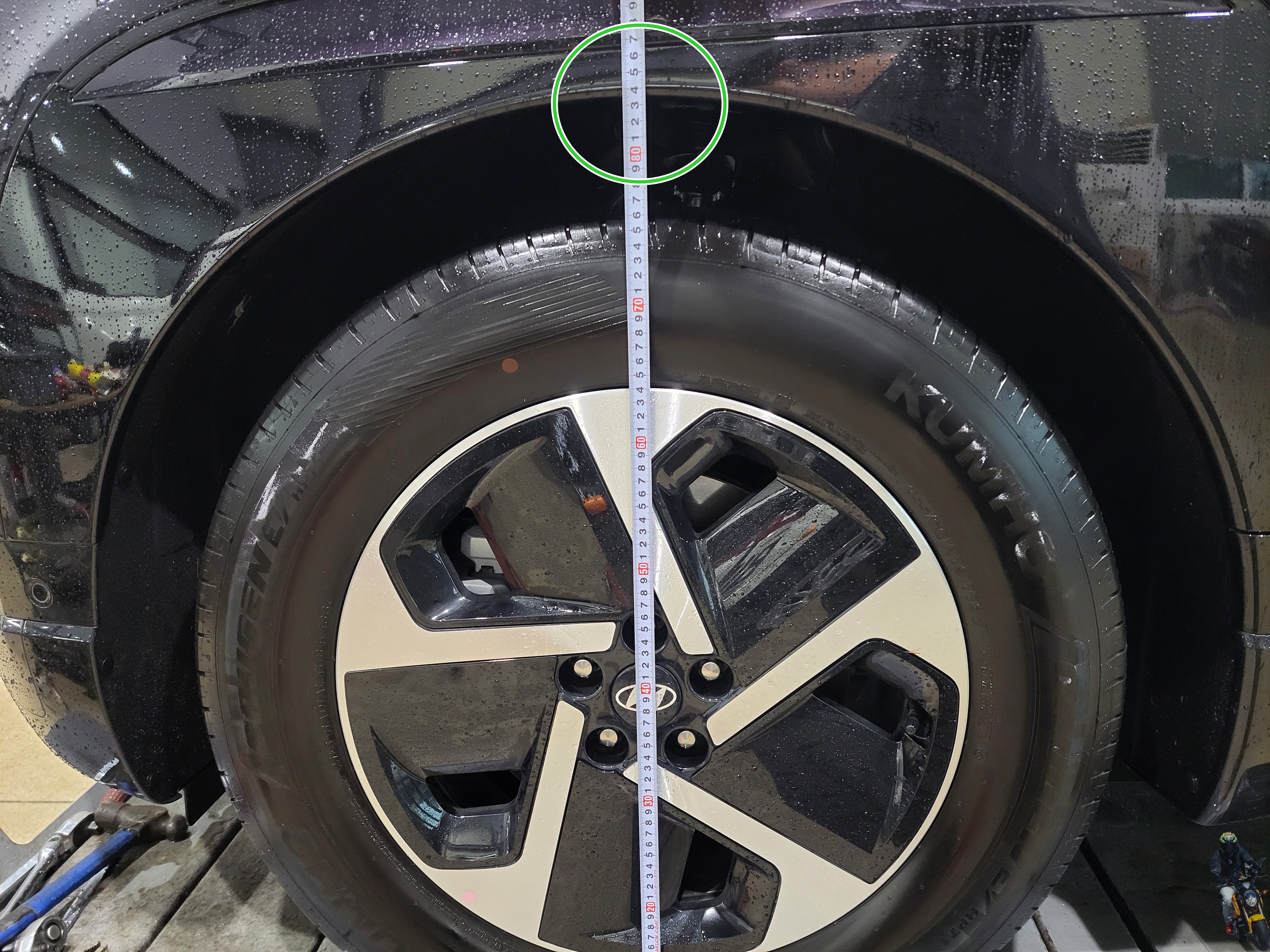

현대자동차 아이오닉9 전기EV 차량 빅풋 강성스프링

장착 리어 차고 860mm에서 900mm로

40mm 차고 상승하였습니다

감사합니다

항상 안전 운전하세요
